FUNKE密封式换热器

一、FUNKE密封式换热器

技术参数

换热面积/单板:0,04 - 3 m²

最大工作压力:25 bar

最大工作温度:200°C

功率 1KW-30MW

流量：5-4500m3/h

尺寸DN25-DN500

操作温度 -20-195°C

安全

我们的换热板在进口和出口区域采用双密封设计，避免了介质混合。安全换热器结构采用配有密封系统的双换热板。

特殊设计

安全换热器（FPDW）

不锈钢设计，应用于食品与制药行业

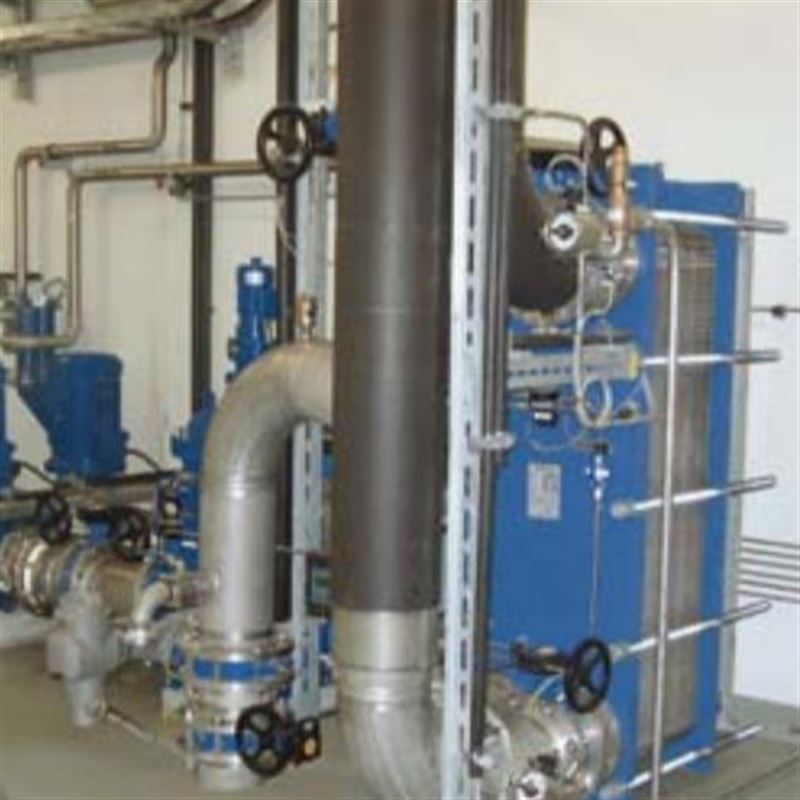

冗余设计的板式换热器采用紧凑结构安装在基架上，整套设备包括切换件、温度调节阀和安全阀

换热板和密封件组合

FUNKE热传输板的特点在于热力学和液压学方面的出色特性以及紧凑、经济的解决方案。

标准换热板材料

1.4301 (AISI 304)

1.4404 / 1.4401 (AISI 316L/AISI 316)

专用换热板材料

根据具体应用，换热板材料包括：

1.4539 (N08904 / 904L)

1.4547 (254 SMO / S31254)

2.4066/2.4068 (镍200 / 镍201)

2.4602 (Alloy C-22)

2.4819 (Alloy C-276)

2.4605 (Alloy 59)

3.7025 (钛 Gr. 1) / 3.7225 (TiPd, 钛 Gr. 11)

钽

密封材料

不同等级的NBR

不同等级的EPDM

氯丁

丁基

不同等级的FPM（氟橡胶）

等

密封件固定

机械固定式密封件（标准）

粘帖密封件

FP300参数

最大压力 25bar

板材数量 800

板材面积 3.00 m2

最大面积2400 m2

优点

换热板组

热效率高

高效自清洁

的风凯偏移量补偿特色

光学密封识别（颜色代码）

框架

紧凑型设计

高度的灵活性（升级/降级）

便于售后与维护

模块化系统缩短生产时间

换热板分级引导（换热板安装简便）

连接

橡胶成型件

金属衬板

预焊接法兰

三夹钳

乳管

防腐

设备应用

能量回收

产品制冷/加热

蒸汽冷凝器/发生器

产品加温

板式热交换器结构

固定板

活动板

支承

支架

下换热板流道

支承辊

螺纹夹紧销和螺母

固定螺栓

橡胶成型件/金属衬板

密封件

热传输板

FPDW 100 参数

最大压力 16bar

板材数量 700

单板面积 1.00 m2

最大面积700 m2

操作温度 -20-195°C

FUNKE密封式换热器

3、FUNKE钎焊板式换热器TPL

TPL，GPL和GPLK系列可以在低压力损失情况下实现高热传输效率。压制不锈钢板片的优化波纹以及风凯紊流片（TPL）可以在低体积流量情况下产生高紊流。

通过这一设计可以对有效热传输面积充分利用并取得极为高效的热传输效果。此外，紊流片具有的自清洁效果，在待机时间长的情况下减少维护成本。风凯钎焊板式换热器可以在高温、高压环境下运行并以紧凑的结构表现出色。

原本转为液压和发动机油冷却而研发的钎焊板式换热器TPL同样也可应用于机械与设备制造等场合。TPL满足这些应用领域中对于可靠性和热力效率的高要求，并且还具备多种设计！

通过对角介质引导以及由风凯研发并专项生产的专用流道紊流片，降低了取得超高热传输性能的难度。风凯可以提供各种规格的紊流片，技术设计相当灵活。通过TPL的模块化结构，每条流道都可与具体应用环境匹配。TPL的另一项优点在于其高负载性能。因为相比传统钎焊换热器的点焊，平面钎焊可以极大提高应力影响时的安全性。换热器的应力情况受到压力或温度波动影响。TPL平面钎焊可以显著吸收这些应力。TPL可以广泛用于各种介质。对于较高粘度介质，高性能TPL的热传输表现可以缩小产品结构和占用空间。选配的加长限位板还提高了超紧凑设备的安装便捷性。

技术参数

换热面积/单板：0,035 - 0,286 m²

最大工作压力：36 bar

最大工作温度：+200°C

功率：2-6000kw

材料

WA板：1.4404（AISI 316 L）

焊料：铜99.9% (TPL)

焊料：不锈钢100%（TPLB）

4、FUNKE钎焊板式换热器GPLB

FUNKE轩焊板式换热器由不锈钢板制成。这些板互相成180度角装配。根据应用的要求，使用铜或镍将极板真空焊到耐压装置上这导致在热交换中介质逆流的分离流动间隙(标准)

技术参数

最大工作压力25 bar / 30 bar （标准）, 更高压力将单独询价

最大工作温度：+350°C (标准)

功率：2-6000kw

CE认证

材料 100％不锈钢

应用程序

钎焊板式热交换器的典型应用是加热、冷却、冷凝

·系统分离

·国内的热采、热回收及工艺技术

·制冷工程

·机械工程

·油冷却

·热水/工艺水

·供热工程(太阳能热系统、集中供热、地板采暖)

·冷却系统中的蒸发/冷凝

·空气干燥

·液压油冷却

·机器和电机的冷却

·模具机温度控制

·节约

使用范围

应用广泛，包括化工设备和实验室领域中需要采用高腐蚀性介质（如导热油）的特种用途。在家用技术领域中作为循环的系统隔离设备，如集中供热、太阳能技术、热泵、地暖以及工业用水加热。

适用于饮用水的不锈钢钎焊、非有色金属换热器
